Das Zeitachsendiagramm bietet zwei Arten von Legenden:
 | Namen - Auf der linken Seite zeigt die Namen-Legende die Klassen- und Code- Namen pro Zeile (linke Seitenbeschriftung). |
| Farben - Ein schwebender Dialog, der alle Farben und die entsprechenden Code Namen anzeigt, gruppiert nach Klasse in der Farben-Legende. |
Der Reiter Legende in den Zeitdiagramm-Einstellungen bezieht sich auf die Darstellung der Legende am linken Rand des Zeitdiagrams.

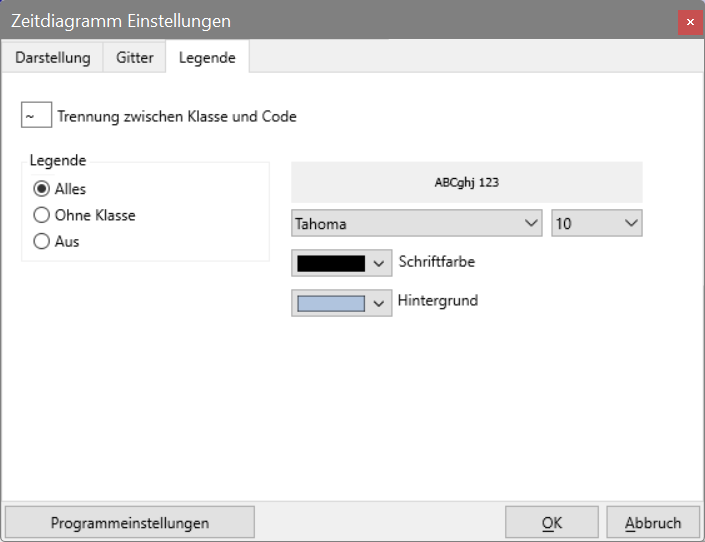

▪Im Dialog der 'Zeitdiagramm-Einstellungen'
die Registerkarte 'Legende' wählen.
Trennung
Wiederum nur für die linke Legende können Sie entscheiden, wie die Klassenbezeichnung vom Code getrennt wird:
▪Den gewünschten Separator in das Feld eintragen.
Ansicht Legende
Was dort angezeigt wird, kann hier geändert werden:
▪Auswählen, welche Klassen- und Codeinformationen angezeigt werden sollen:
oAlles - bedeutet, dass immer die Kombination von Klasse und Code angezeigt wird (z.B. "Blick_nach links"). Sie können das Trennzeichen (hier der Unterstrich "_") zwischen der Klasse und dem Code im Eingabefeld 'Trennung zwischen Klasse und Code' abändern.
oOhne Klasse - bedeutet, dass die Klassenbezeichnungen entfallen. Dies ist nur sinnvoll, wenn Sie in unterschiedlichen Klassen keine gleichlautenden Codes vergeben haben (z.B. Nummern oder Bezeichnungen wie "hoch", "auf" etc.). Andernfalls könnten Sie bei der Darstellung mehrerer solcher Klassen nicht mehr unterscheiden, aus welcher Klasse eine Codierung stammt.
oAus - schaltet die Legendendarstellung ab.
Schrift und Hintergrund
Für die linke Legende können Sie Schrifttyp, Stil und Größe ändern:
▪Auf den Beispieltext "ABCghj" klicken und im nun erscheinenden Dialog den gewünschten Typ, den passenden Stil und die Schriftgröße auswählen.
Sie können die Hintergrundfarbe und die Schriftfarbe ändern:
▪Klicken Sie auf das Dropdown-Menü Farbe, um die Farbauswahl zu öffnen:
▪Ziehen Sie den Schieberegler in der vertikalen Leiste, um die Grundfarbe zu verändern.
▪Klicken Sie in das große Quadrat, um die Intensität der Farbe Ihrer Wahl auszuwählen.
Das einfarbige Quadrat zeigt eine Vorschau der ausgewählten Farbe.
In dem Moment, in dem Sie alle Codes in einer Zeile pro Klasse oder sogar pro DatenSet anzeigen, werden die Codes nicht mehr einzeln aufgelistet in der Namenslegende. In dem Fall benötigen Sie eine zusätzliche Legende, die Ihnen die Bedeutung der Farben erklärt:

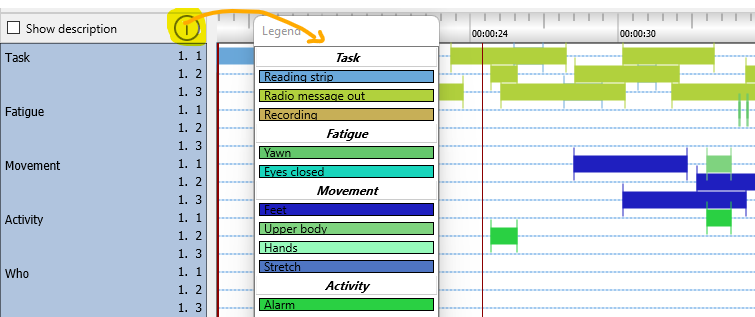

▪Klicken Sie auf das i-Symbol oberhalb der linken "Namenslegende", um die Farblegende anzuzeigen:
Die Farben werden im Code Archive Editor zugewiesen und in der Code Archive *.icar Datei gespeichert.
