Dies ist eine der wichtigsten Einstellungen innerhalb des Zeitdiagramms, weil dadurch auch die Interval-basierte Exporte beinflusst werden.

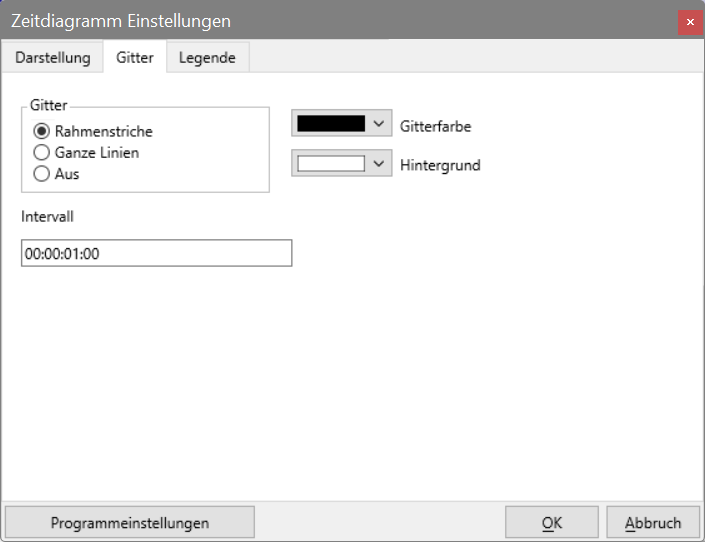

Auf dem Reiter Gitter können Sie angeben, ob vertikale Linien zur besseren Lesbarkeit angezeigt werden sollen und in welchem zeitlichen Abstand:
▪Auf das Symbol Einstellungen
im Zeitdiagramm-Fenster klicken.
▪Zum Reiter Gitter wechseln.
▪Den Wert für das Gitterintervall in das Feld Intervall (alle wieviel Sekunden und Bilder) eingeben.
oFür Bildgenaue Exporte das Intervall auf 00:00:00:01 oder 00:00:00.040 setzen (abhängig von Ihren Zeitwerteinstellungen und der Anzahl der Bilder pro Sekunde).
oUm Ihre Daten pro Sekunde zu analysieren, 00:00:01:00 oder 00:00:01.000 eingeben.
oUm alle 5 Minuten eine Gitterlinie zu ziehen, 00:05:00:00 oder 00:05:00.000 eingeben.
WICHTIG: Die Gittergröße bestimmt die Intervallbreite im Zeitdiagramm. Das gewählte Gitter beeinflusst auch die Ergebnisse einiger Statistiken UND den Export der Routinen Exportieren von geclusterten Daten, Datenexport pro Code sowie Datenexport pro Klasse.
Gitter-Darstellung
Der Intervall-Wert gibt die Zeitliche-Entfernung an, in dem die Gitterlinien im Zeitdiagramm gezeichnet werden.
Dieser Intervall-Wert wird auch als Intervallbreite für einige Intervallbasierte Exportroutinen verwendet.
▪Wählen, wie die Gitterlinien dargestellt werden sollen:
oRahmenstriche - Darstellung als kurze Linien an den Fensterrändern
oGanze Linien - Darstellung als ganze Linien von oben bis unten
oAus - Keine Gitter-Darstellung
Hinweis: Rasterlinien werden nicht gezeichnet, wenn sie zu dicht beieinander liegen. Was zu eng ist, hängt vom gesamten Zeitrahmen ab, der angezeigt werden muss.
Raster und Hintergrundfarbe
Sie können die Hintergrundfarbe der Grafik und die Farbe der Gitterlinien verändern:
▪Klicken Sie auf das Dropdown-Menü Farbe, um die Farbauswahl zu öffnen:
▪Ziehen Sie den Schieberegler in der vertikalen Leiste, um die Grundfarbe zu verändern.
▪Klicken Sie in das große Quadrat, um die Intensität der Farbe Ihrer Wahl auszuwählen.
Das einfarbige Quadrat zeigt eine Vorschau der ausgewählten Farbe.
▪Auf die farbigen Quadrate vor 'Gitterfarbe' und 'Hintergrund' klicken und eine Farbe aus dem Farb-Dialog auswählen.
