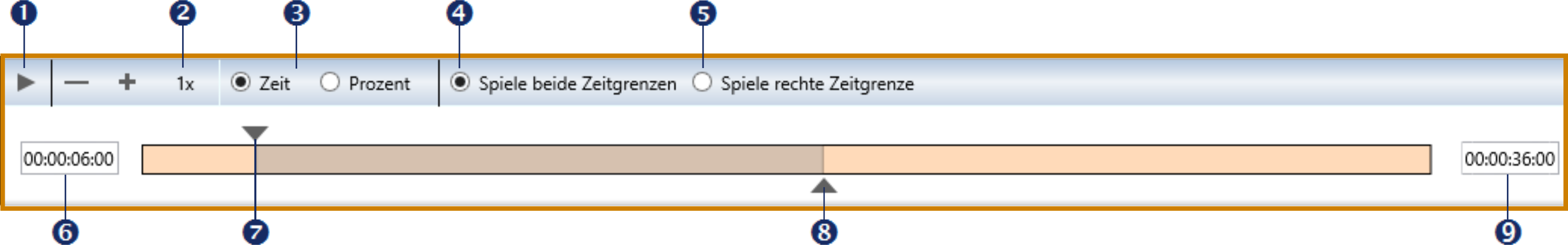

Die SSG-Zeitleiste befindet sich am unteren Rand des State-Space-Grid-Fensters:
|
Play-Taste - Erlaubt Ihnen das Abspielen der Ereignisse in der Anzeige, wenn Sie die Auswahl, mit Hilfe der Zeitleiste, zeitlich begrenzt haben*). |
|
Abspielgeschwindigkeit - Nutzen Sie [-] und [+], um die Abspielgeschwindigkeit zu steigern oder zu senken. |
|
Geschwindigkeitsreferenz - Bestimmt den Ausgangswert und die Skalierung der Abspiel-geschwindigkeit. - Zeit entspricht der Echtzeit bei dem '2x' einfach doppelt so schnell bedeutet. - Prozent - rechnet die gesamt Dauer der angezeigten Ereignisse um auf maximal 100 Sekunden, unabhängig von der eigentlichen Dauer (das können Tage, Monate oder sogar Jahre sein). Diese 100 Sekunden werden nun als 100 % betrachtet. Bei der Einstellung '2x' wird nun die Abspielzeit halbiert: die gesamten Daten werden nun in 50 Sekunden abgespielt. So können auch Langzeitdaten einfach im Schnelldurchlauf gezeigt werden. |
|
Spiele beide Zeitgrenzen - Das ausgewählte Intervall bewegt sich in gleichbleibender Größe durch die Zeit. Ereignisse erscheinen und verschwinden passend zum erreichten Zeitabschnitt. |
|
Spiele rechte Zeitgrenze - Das ausgewählte Intervall erweitert sich beim Abspielen automatisch. Der Startregler ( |
|
Startzeit der aktuellen Auswahl. |
|
Startregler - Verschieben ändert die Startzeit des ausgewählten Intervalls. |
|
Endregler - Verschieben ändert die Endzeit des ausgewählten Intervalls. |
|
Endzeit der aktuellen Auswahl. |
Beim Start der State-Space-Grid-Routine wird die gesamte Zeitspanne der ausgewählten DatenSets abgedeckt. Dadurch sind alle Ereignisse sichtbar.
*) Die visualisierte Zeitspanne kann eingeschränkt werden mit Hilfe der Zeitleiste und den beiden Reglern an den äußeren Enden:
▪Mit der Maus die Regler (
und
) in die gewünschte Position ziehen.
Ereignisse abspielen
Wenn nur ein Teil der Daten sichtbar ist, können Sie ihre Daten im State-Space-Grid wie in einem Video abspielen:
▪Den Endregler () nach links ziehen, um ihre Auswahl zu verkleinern.
▪Die Option Spiele beide Zeitgrenzen (
) auswählen.
▪Auf Abspielen (
) klicken, um die Animation zu starten.
Ihre Auswahl bewegt sich nun mit der festgelegten Abspielgeschwindigkeit (
) über die Zeitleiste. Gleichzeitig erscheinen und verschwinden die Ereigniskreise passend zum kodierten Verhalten.
Hinweis: Wählen Sie die Option Spiele rechten Cursor (
), um Ihre Auswahl beim Abspielen zu vergrößern und so immer mehr Ereignisse zu visualisieren.
| TIPP: | Stellen Sie mit Hilfe der Tasten [-] und [+] in dem Geschwindigkeitsbereich die Abspielgeschwindigkeit ein. |
